Diese Seite soll einen Eindruck über den Aufbau von Monitoren geben und einen Einstieg in die Reparatur ermöglichen.

Inhalt:

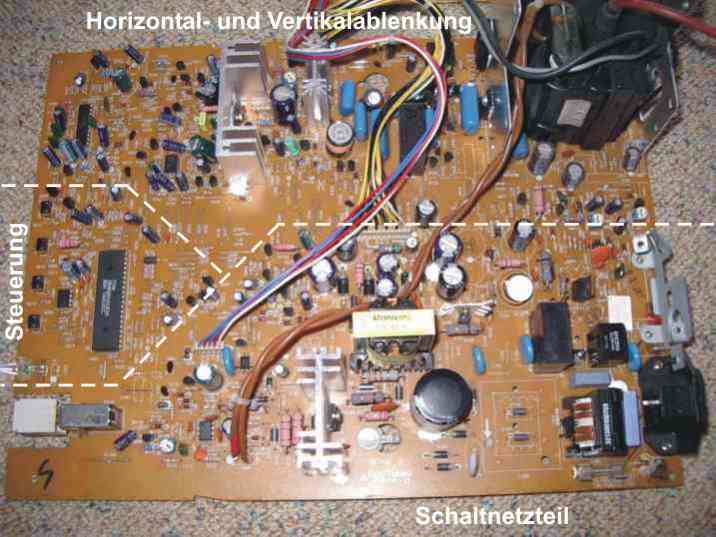

1. Übersicht über den Aufbau:  (bitte im Bild auf die Bauteile klicken)

Übersicht der HauptplatineSekundärseite: Gleichrichterdioden und GlättungselkosNetzeingang mit Sicherung und EntstördrosselnRelais und PTC (Kaltleiter) der EntmagnetisierungTransistor oder FET mit KühlkörperKontrollschaltung mit Rückkopplung vom ZeilentrafoTrafo (Übertrager)Gleichrichterdioden und Glättungselko der PrimärseiteNetzschalterMikrocontrollerLEDTasterZeilentrafoZeilenendstufe (Transistor oder FET) auf KühlblechIC der Vertikalablenkung auf Kühlkörper

1.1 das Schaltnetzteil

    - Netzeingang mit Sicherung und Entstördrosseln

    - Relais und PTC (Kaltleiter) der Entmagnetisierung

    -Gleichrichterdioden und Glättungselko der Primärseite

    - Transistor oder FET mit Kühlkörper

    - Trafo (Übertrager)

    - Sekundärseite: Gleichrichterdioden und Glättungselkos

    - Kontrollschaltung mit Rückkopplung vom Zeilentrafo

    - Netzschalter

1.2 die Steuerung

    - Mikrocontroller

    - Taster

    - LED

1.3 die Horizontal- und Vertikalablenkung

    - Zeilentrafo

    - Zeilenendstufe (Transistor oder FET) auf Kühlblech

    - IC der Vertikalablenkung auf Kühlkörper



2. häufige Fehlerquellen

    - viele Fehler werden durch kalte Lötstellen und defekte Kondensatoren verursacht. Hier schaft nachlöten oder austauschen der betroffenen Bauteile Abhilfe.

    - wegen zu hoher Betriebsfreqenz wird oft der Transistor oder FET der Zeilenendstufe zerstört. Dies zeigt sich meist durch dessen Kurzschluss. Ist dies der Fall muss er ausgetauscht und die Bauteile in seiner Spannungsversorgung überprüft werden. (siehe Schaltplan)

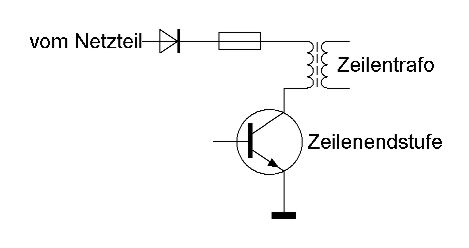

Prinzipschaltbild der Zeilenendstufe
